Расшифровка условных обозначений в листе замеров окон ПВХ

Лист замеров пластиковых окон является настоящей «китайской грамотой» для людей, которые не сильно сведущи в технических особенностях современных оконных конструкций. По большей части, условные обозначения в листе замеров предназначаются для технических специалистов и менеджеров оконных компаний. Но и простому обывателю будет полезно более подробно узнать о той маркировке, которая распространена в среде производителей оконных конструкций. В данной статье мы постараемся создать для вас своего рода справочник условных обозначений, руководствуясь которым вы сможете легко понять, что именно написано в листе замеров окон ПВХ.

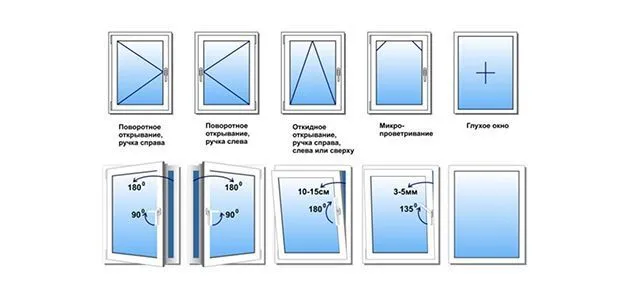

Если вы видите в листе замеров прямоугольник, в центре которого стоит «плюсик» или «крестик», то так обозначается глухое окно или глухая створка. Под «глухой» подразумевается конструкция, которая не имеет возможности быть открытой по причине отсутствия соответствующей отпирающей фурнитуры. Устанавливая глухое окно, вы избавляете себя от возможных проблем с работоспособностью фурнитуры и уплотнительными элементами, но, взамен, получаете проблему с отсутствием доступа к внешней стороне окна. Если у вас глухое окно, убедитесь в том, что вы сможете до него добраться с улицы или со стороны соседней створки открывающегося типа.

Поворотное окно маркируется прямоугольником, в котором нарисован горизонтальный угол-стрелка. При этом направление стрелки будет указывать на сторону, где расположена ручка. Соответственно, широкая часть угла будет указывать на сторону, где находятся петли. Если в прямоугольнике нарисован угол не горизонтальной, а вертикальной направленности, то речь идет об откидном окне. Как правило, острая часть угла откидной створки направленна вверх, что означает, что окно открывается сверху. Иногда в верхних углах прямоугольника в листе замеров рисуются дуги, которые могут означать, что створка оснащается системой микропроветривания. Если в прямоугольнике прорисована фигура, напоминающая незаконченную пятиконечную звезду или букву А, то речь идет о поворотно-откидной створке. Присмотревшись внимательнее, вы заметите, что это и не звезда вовсе, а просто два угла вертикальной и горизонтальной ориентированности, нарисованные в пределах одного прямоугольника.

Хотим обратить ваше внимание на то, что, по умолчанию, ручка в пластиковом окне располагается с правой стороны. То есть, если вы видите в листе замера условное обозначение откидной створки, вертикальный угол которого не показывает сторону расположения ручки, то, в большинстве случаев, оконная ручка будет находиться справа, что объясняется элементарным удобством открывания створки правой рукой для подавляющего большинства населения. Если вам удобнее открывать створку левой рукой, либо если соответствующее расположение ручки будет оптимальным в плане особенностей расположения окна или окружающей обстановки, то об этом нужно обязательно сообщить менеджеру на этапе составления заказа.

Один прямоугольник на схеме означает одностворчатое окно, которое встречается немного реже, нежели многостворчатые окна. Если два прямоугольника располагаются в листе замера рядом, не имея между собой промежутка, то это двухстворчатое окно ПВХ, то есть окно с двумя створками, механизм открывания которых будет указан соответствующими условными обозначениями, о которых мы говорили выше. Три прямоугольника — это уже трехстворчатое окно. И так далее. Если прямоугольник имеет сильно вытянутую в вертикальном направлении форму, плюс имеет разделение горизонтальной планкой, то, скорее всего, речь идет не о пластиковом окне, а о пластиковой двери. Механизм открывания дверей ПВХ прописывается точно такими же условными обозначениями, как и в случае с окнами ПВХ, с той лишь разницей, что глухих и строго откидных дверей не бывает. Они могут быть либо распашными, либо поворотно-откидными. В случае, если пластиковая дверь имеет непрозрачную часть из сэндвич-панели, эта часть будет заштрихована.

Помимо условных обозначений в виде геометрических фигур, на листе замеров обязательно прописываются размеры будущего пластикового окна или пластиковой двери. Причем как всей конструкции в целом, так и отдельных ее частей. Имеются в виду высота и ширина всего окна или двери, а также каждой створки по отдельности. Обратите внимание, что створки могут быть не только вертикально прямоугольными, но и квадратными, а также прямоугольными, вытянутыми в горизонтальном направлении, если на то есть соответствующая необходимость. И это не говоря уже о створках других форм, включая арочные, круглые, треугольные и т.д. Конкретная форма будущего окна обязательно отображается в листе замера после общения с заказчиком и проведения необходимых замерочных процедур.

По большей части, это вся основная информация по условным обозначениям, которая прописывается в листе замеров. Если же заказ относится к разряду нестандартных, могут применяться и дополнительные обозначения. Например, при использовании в конструкции соединительных профилей они могут обозначаться вертикальными линиями, выходящими своими концами за пределы общей конструкции. Использование декоративной раскладки на стеклопакетах может обозначаться пунктирными линиями. Что же касается доборных профилей, то их могут обозначать прямоугольниками, внутри которых, вместо геометрических линий, будут прописаны размеры этих профилей в миллиметрах. Существуют также отдельные условные обозначения для окон со штульповым открыванием, для окон с москитной сеткой (включая отдельное обозначение для сеток «антикошка»), для окон с жалюзи и т.д. При необходимости, вы можете найти в сети чертежи профильных систем, которые будут использованы в ваших будущих пластиковых окнах, но они имеют гораздо более сложную структуру и разобраться в них заметно сложнее, нежели в условных обозначениях, относящихся к окнам ПВХ в целом.
